Cette simulation de circuit RLC série est basée sur un fichier préparé dans un tableur (Excel ou StarCalc le tableur gratuit de Sun).
Téléchargez la version pour Star Office
Téléchargez la version pour Excel 97

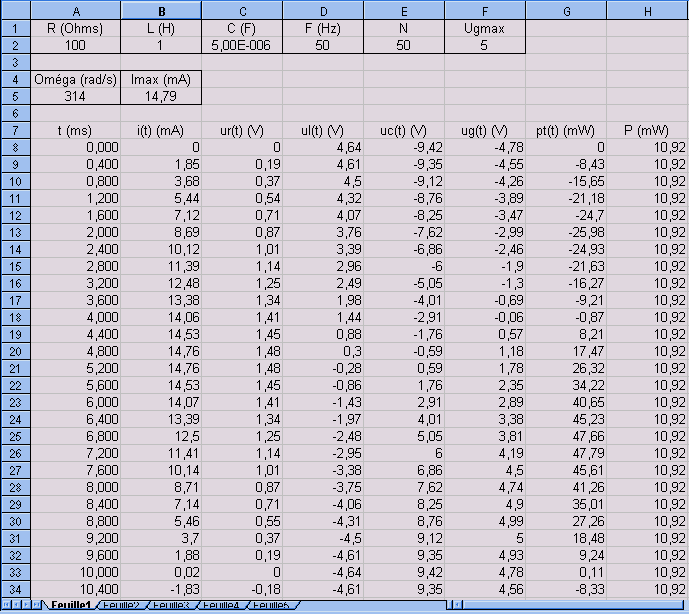

Dans la première feuille, il suffit de changer les paramètres du circuit dans les cases d'entête afin que toutes les courbes se recalculent.

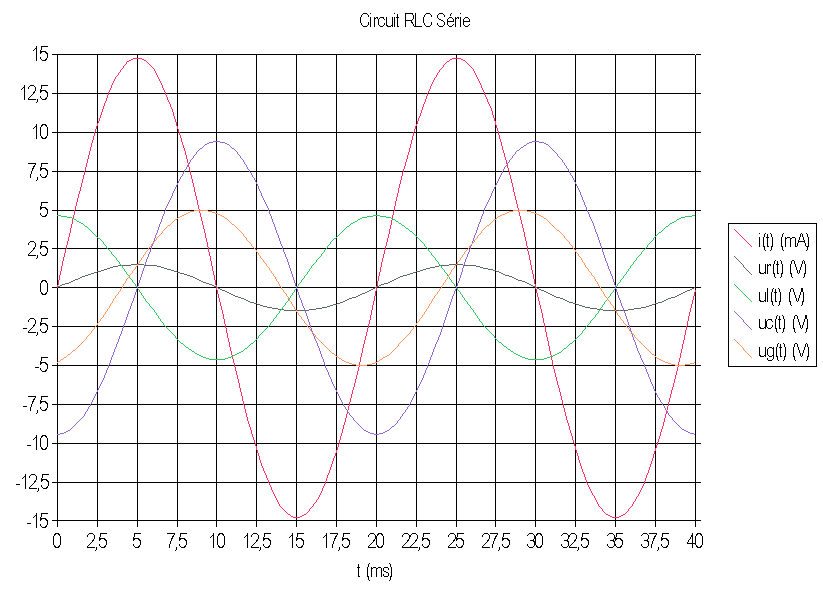

Voici un exemple des courbes de tensions et de courants obtenues instantanément :

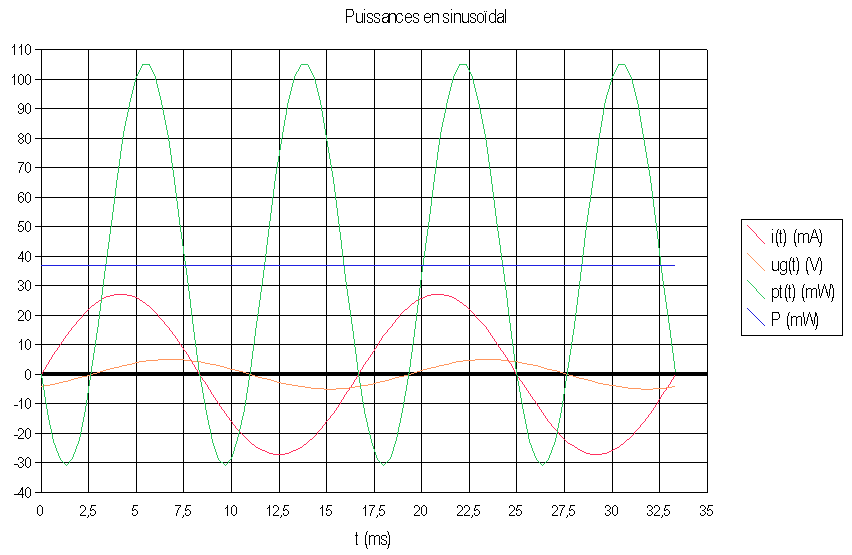

Puis, la courbe de la puissance instantannée et de sa valeur moyenne. La variation des paramètres du montage permet de bien montrer l'évolution de la puissance instantannée et de bien faire comprendre les notions de puissances actives, réactive et apparente :

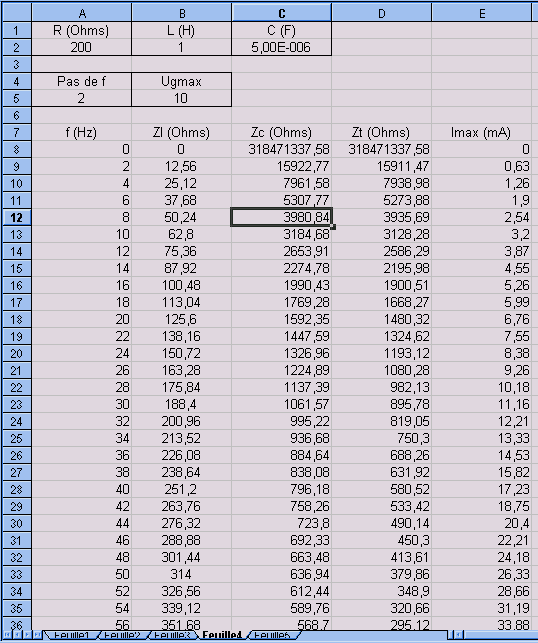

La feuille suivante permet la construction de la courbe de résonnance :

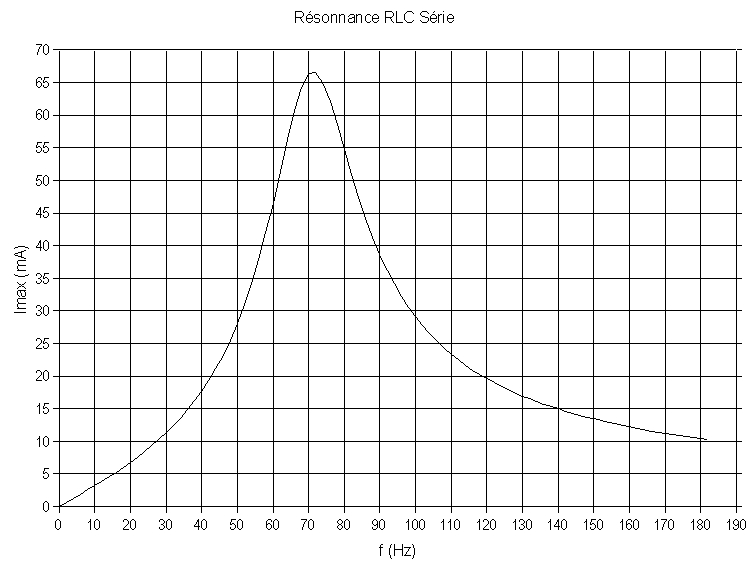

Puis la courbe qui varie dès qu'un paramètre est modifié :
